單螺桿壓縮機說明
本機組包括空壓機、電動機（動力源）、氣路系統、油路系統，電氣控制調節系統及安全保護系統，所有部件均裝在高強度結構的底架上，組成一個動力、控制一體的完整空氣壓縮機箱式機組。
風冷型機組，配置電動軸流風機，空氣在風扇的驅動下，穿過油冷卻器及氣冷卻器，帶走壓縮過程中所產生的熱量。
水冷型機組，油氣通過BCY和FCY系列換熱器散熱。由于為箱罩式機組，另備有一小型排風扇。

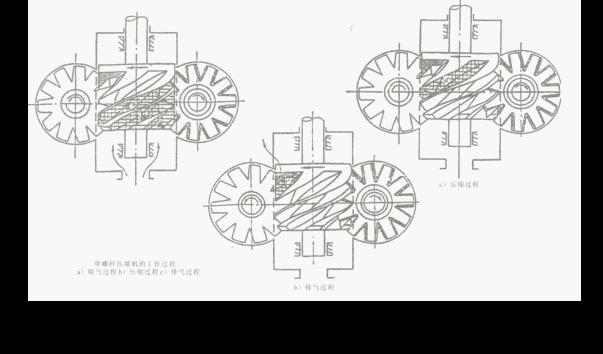

2.2  空壓機基本結構和壓縮原理（見圖2.1）
壓縮機主機由一個圓柱螺桿和兩個對稱布置的平面星輪組成的嚙合副裝在機殼內組成。螺桿螺旋槽，機殼內壁和星輪片齒面構成封閉的基元容積。壓縮機運轉時，由螺桿帶動星輪齒依次循環與螺旋槽嚙合，空氣由吸氣腔進入螺桿槽空間，當星輪齒進入螺桿槽后，隨著星輪齒在螺桿槽內相對滑動，空氣被壓縮的同時噴入霧化的潤滑油，當星輪齒運行到設計壓力的位置時，開始從殼體上的三角口排氣。
