 活塞式空壓機按其熱力性能及結構特點，可分成以下各種類型：
1）按其能夠達到的排氣壓力分
名稱                  壓力（×105N/m2）
鼓風機                < 3
低壓空壓機            3～10
中壓壓縮機            10～100
高壓壓縮機            100～1000
超高壓壓縮機          >1000
2）按排量分
名稱                  排氣量（按進氣狀態計）（m3/min）
微型壓縮機            <1
小型壓縮機            1～10
中型空壓機            10～60
大型壓縮機            >60

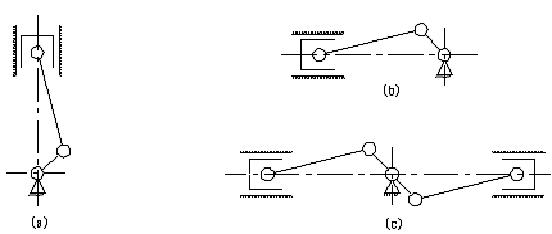

3）按氣缸排列方式分，見圖1-2
名稱                  氣缸中心線位置
立式壓縮機            氣缸中心線垂直于地面（圖1.2.2 a）
 臥式壓縮機            氣缸中心線平行于地面，當氣缸布置在曲軸一側時為一般臥式（圖1.2.2 b）
 對動式壓縮機          氣缸中心線平行于地面，氣缸分布在曲軸兩側，且兩側活塞運動兩兩對稱（圖1.2.2 c）
 對置式壓縮機          氣缸中心線平行于地面，氣缸分布在曲軸兩側，但兩側活塞運動不對稱（圖1.2.2 d）
 H型壓縮機            對動式或對置式壓縮機，電機位于氣缸之間
 M型壓縮機            對動式或對置式壓縮機，電機位于氣缸一側
 角度式壓縮機          氣缸中心線相互成一定角度，按其所呈形狀可分為：
 L型壓縮機            氣缸中心線呈立臥結合（圖1.2.2 e）

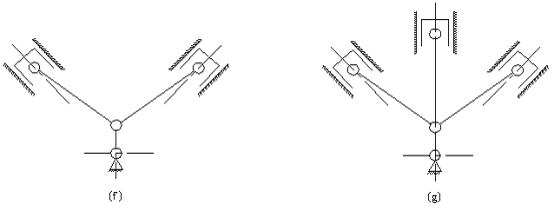

 V型壓縮機            兩條氣缸中心線呈V形（圖1.2.2 f）
 W型壓縮機            三條氣缸中心線呈W形（圖1.2.2 g）

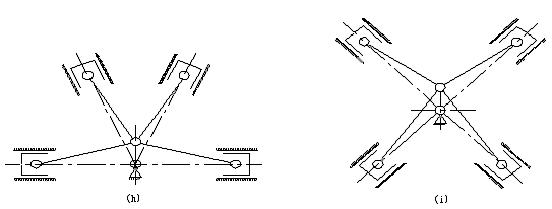

 扇型壓縮機            四條氣缸中心線呈扇形（圖1.2.2 h）
 星型空壓機             氣缸中心線在圓周方向均布呈放射形
 （圖1.2.2 i）

圖1.2.2 氣缸中心線相對地平面不同位置的各種配置
4）按氣體達到終了壓力所需要的級數分
名稱                  特點
單級壓縮機            氣體經一級壓縮達到終壓
兩級壓縮機            氣體經兩級壓縮達到終壓
 多級空壓機           氣體經三級以上壓縮達到終壓，并往往按級數稱呼，如三級壓縮機、六級壓縮機等等
5）按氣缸容積的利用方式分，見圖1.2.3
名稱                  特點
 單作用式壓縮機        僅在活塞一側有氣缸容積（圖1.2.3 a）
 雙作用式壓縮機        活塞兩側均有相同級次的氣缸容積交替
工作（圖1.2.3 b）
 級差式壓縮機          大小活塞組合在一起，構成不同級次的氣缸容積（圖1.2.3 c，d）


圖1.2.3 氣缸容積的利用方式
 此外，還可以根據壓縮機氣缸是否采用潤滑油潤滑，分為有油潤滑壓縮機和無油潤滑壓縮機；按壓縮機具有的列數（氣缸中心數），分為單列壓縮機、兩列壓縮機和多列壓縮機；按曲柄連桿機構有無十字頭，分為有十字頭壓縮機和無十字頭壓縮機；按氣缸冷卻方式，分為風冷壓縮機和水冷壓縮機；按機器工作地點固定與否，分為固定式壓縮機和移動式壓縮機等等。
