2004年12月8日我公司接到某化工公司電話，稱某空壓機在裝了我公司氣閥（帶卸荷器）開機運行后，出現1、2級級間壓力偏低的問題。該壓縮機為進口儀表空氣壓縮機，兩級壓縮，設計工況下一級排壓2.3bar(表壓)，二級排壓8.665bar(表壓)，流量為1540Nm3/h。一、二級全部安裝賀爾碧格氣閥，安裝后進行試運行，在試運行的過程中發現：

1. 一級排壓低，設計一級排壓2.3bar(表壓)，而當時只有1.1-1.2 bar(表壓)；

2. 二級排壓也達不到設計值,只有7.8 bar(表壓)，并緩慢降到7.5 bar(表壓)穩定；

3. 一級排溫較低，感覺（手感）排氣溫度比進氣溫度還要低；

4. 電機電流也比較低，正常運行時電流約30A，而當時只有20A左右;

在最初的電話交流中，雙方均認為一級氣缸工作不正常。賀爾碧格首先懷疑問題可能出在卸荷執行機構上，即膜式氣缸頂桿可能偏長，導致壓縮機處于加載狀態時，頂桿將進氣閥頂開，使一級氣缸不工作。但客戶認為，安裝氣閥時，膜式氣缸頂桿已相應做過調整，頂桿偏長的可能性不大。同時，客戶分析：原裝氣閥升程為2.5mm，而我公司氣閥升程只有2mm，在同樣的閥窩直徑下，我公司的氣閥通流性沒有原裝氣閥好，氣閥閥損增加，從而造成一級排壓低。在電話中，我們解釋氣閥的通流效果不僅取決于升程，而且與槽道結構有關。我公司采用的是密槽結構的R型閥，通流效果很好。而且，如果是氣閥閥損增加，溫度也會升高，不會反而出現一級排溫低的現象。
鑒于雙方觀點存在嚴重分歧，電話交流已無法達到共識，2004年12月10日，我公司技術服務經理赴現場進行技術服務。以下是現場的故障排查過程：

故障分析一：
1. 從客戶反映的情況看，造成這種現象最大的可能就是加載狀態時，一級進氣閥被強制頂開，使一級幾乎不作功，導致一級排壓低。同時，由于一級進氣閥常開，吸進氣缸內的氣體無法進行壓縮，排氣閥始終不能被打開，氣流只能通過進氣閥來回在氣缸及進氣管道內流動，造成溫升，使得進氣溫度反而高于排氣溫度。

2. 壓縮機的最終排壓（二級排壓），只能由備壓（即系統壓力）決定。二級排壓低，只能說明系統壓力本身低，并不能說明壓縮機氣閥存在故障。

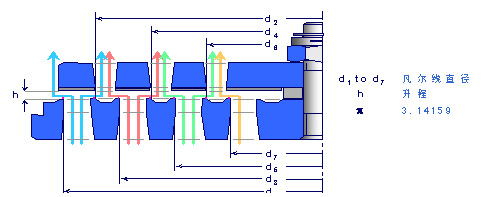

3. 氣閥的流通面積，并不僅僅取決于氣閥升程，還取決于氣閥的槽數。通常情況下，我們以氣閥中最小的通流面積閥隙面積作為衡量氣閥通流效果好壞的標準。對網狀氣閥而言，fe的計算公式為：


fe = (d1 + d2 + d3 + d4 + d5 + d6 + ) × π × h

賀爾碧格氣閥升程雖然只有2mm，但流通槽數有7道，而原閥槽數只有3道。經計算賀爾碧格氣閥流通面積為105cm2，而原閥只有61.5cm2。因此，流通面積小的可能性可以排除。

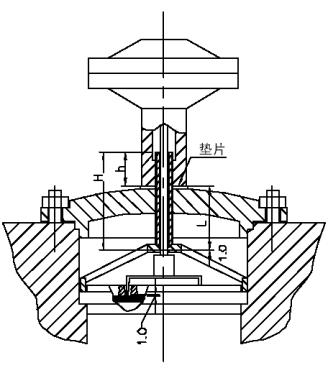

針對以上分析，我公司技術服務經理在客戶維修人員的配合下，首先對膜式氣缸與進氣閥卸荷器的尺寸進行了復核。兩者的尺寸配合關系如圖所示。其中：

H--壓閥頂絲上端到進氣閥卸荷叉上部擊打面的距離為H

h--壓閥頂絲上端露出壓閥蓋的高度

L--膜式氣缸頂桿的長度L（該頂桿長度不可調）

Δ--（H-h-L）mm

為了確保壓縮機加載時，膜式氣缸頂桿能夠完全脫離進氣閥卸荷叉，根據賀爾碧格設計標準，需保證Δ至少大于1mm。
一級共有6個進氣閥，下表為實際的測量結果：
序號 H(mm) L(mm) h(mm) Δ(mm) 備注
閥1~閥4 177 135 43 -1 加載狀態時,頂桿已將卸荷叉壓下1mm, 必須調整。
閥5 177 135 42 0 加載狀態時,頂桿剛接觸卸荷叉，雖不足以頂開閥片，但除去測量誤差，卸荷叉腳很可能已將閥片頂開，必須調整。
閥6 177 135 44 -2 加載狀態時,頂桿已將卸荷叉壓下2mm，必須調整。
調整方案 177 135 41 1 通過在圖示部位增加墊片厚度，的方法，使卸荷叉腳到閥片的距離正好1mm。


第二次開機情況：
做完上述調整后，壓縮機于2004年12月10日15：03試運行，空運轉約5分鐘后，加載運行，壓縮機處于自動運行狀態，即：當二級排壓為8.5 bar(表壓)時，壓縮機自動卸載至50%（一級蓋側卸載，二級軸側卸載），當二級排壓低于8.0 bar(表壓)時，自動加載100%。運行之初，100%負荷時，一級排壓曾達到2.1 bar(表壓)，50%負荷時，一級排壓有1.85 bar(表壓)。但該工況保持的時間較短，只有約5-10分鐘，之后一級排壓開始緩慢下降，至16：20左右壓縮機停機，穩定在1.75 bar(表壓)（100%負荷）；1.5 bar(表壓)（50%負荷）。客戶此時仍然對我公司氣閥的質量表示懷疑。

故障分析二：
賀爾碧格選擇的閥型，是一種較適合空壓機的閥型，具有多槽、流通面積大、導向臂導向因而無相對摩擦的特點，氣閥各主要設計參數的匹配，比較合理，如：氣流速度、閥片撞擊速度、彈簧力以及閥損等等。從實際的運行情況看，最初氣閥是能滿足使用要求的，之所以壓力逐漸下降，有以下幾個方面的可能：

 進氣閥被膜式氣缸頂開的問題，可能還沒有完全解決。

 氣閥墊片密封不可靠，造成泄漏。

 一、二級之間的管路可能有泄漏（如級間冷卻器）。

 一級進、排氣閥中有雜質存在，造成泄漏。

 一級活塞環、填料磨損，造成泄漏。

 一級進氣過濾網可能有堵塞。

第三次開車情況：
15日上午，重新試車，情況不僅沒有任何好轉反而更加惡劣。100%負荷時，一級排壓只能穩定在1.5 bar(表壓)左右。

故障分析三：
此時，雙方均對壓力表的讀數產生懷疑，決定更換壓力表后再繼續試車。

第四次開車情況：
再次啟動壓縮機時，情況進一步惡化。100%負荷時，一級排壓只有1.1bar(表壓)。開車約40分鐘后，對一、二級全部進、排氣閥的壓閥蓋的表面溫度進行測定：

一級進氣閥蓋溫度：
軸側三個分別為17℃、17℃、18℃，蓋側三個分別為23℃、23℃、22℃。
一級排氣閥蓋溫度：
軸側三個分別為81℃、80℃、82℃，蓋側三個分別為67℃、66℃、66℃（蓋側受50%卸荷影響，溫度較低）。
二級進氣閥蓋溫度：
軸側兩個分別為30℃、30℃，蓋側兩個分別為25℃、26℃。
二級排氣閥蓋溫度：
軸側兩個分別為107℃、105℃，蓋側兩個分別為127℃、128℃（軸側受卸荷影響）。

故障分析四：
測量的溫度都比較正常，可以排除氣閥泄漏的問題。
按照所測量的數據進行估算，我們發現兩級氣量不平衡，一級氣量大于二級，而這只會使一級排壓上升而不是下降。另外，在二級背壓不變的前提下，如果一級排壓低，二級壓比勢必要增大。這必將導致二級排溫大幅度上升。這些都和現場的現象相矛盾。因此，我們對一級排壓壓力儀表再次表示懷疑。
經現場仔細查看，發現，一級排壓壓力表管引壓管有破損，這不僅直接影響了壓力表的指示，而且此處外泄漏的存在也使一級排壓有一定的降低。

第五次開車情況：
2004年12月16日，更換破損的引壓管后再次試車，一級排壓達到1.9-1.95bar(表壓)。

故障主要原因綜述：
綜合上面的分析及處理，我們認為：

 最初一級氣缸不工作，主要是由于一級膜式氣缸頂桿偏長，頂開進氣閥，使進氣閥處于常開狀態。

 第二次試車時，開始一級排壓能夠達到2.1 bar(表壓)，后來降到1.75 bar(表壓)，這主要是由于介質中的雜質，使個別氣閥產生了較嚴重的泄漏。

 在隨后的幾次試車中，一級排壓逐漸惡化的主要原因是：一級排壓壓力表引壓管有破損，一方面造成指示壓力低于實際壓力，另一方面也成為一個泄漏點。

 目前一級排壓仍然達不到設計的2.3bar(表壓)，其原因是在一、二級間仍存在一些小的外泄漏，如填料、壓閥蓋等處，但已不影響壓縮機的使用。

感想及經驗總結：
此次故障排查，經歷時間較長，排查過程較煩瑣，而故障的真正原因卻極為簡單，仍然沒有逃出安裝尺寸配合、雜質、管道泄漏等常見的現場操作及維護方面的故障原因。事實上，壓縮機配件使用性能的好壞，與壓縮機系統及維護是緊密相關的。只有從壓縮機系統本身出發，堅持中醫診斷式的分析方法，先列出所有可能因素，再一一排查就一定能找到故障原因所在。
