本標準代替JB/T 7672-1995《空氣分離（空壓機）設備流程圖圖形符號和文字代號》
本標準與JB廠r 7672-1995相比，主要變化如下：
——增加了4.1精餾塔中的圖形符號；
——修改了4 2換熱器中的圖形符號：
——修改T43空氣預冷系統中的圖形符號：
——增加丁4 7閥門中圖形符號，
——增加了4 8自控閥門的圖形符號：
——增加了4 9管線及管線附件符號：
——增加丁5設備、機器系統文字代號，
——修改了611管道編號；
——修改了7測量控制點代號。
本標準由中國機械工業聯合臺提出。
本標準由機械上業氣體分離與液化設備標準化技術委員會歸口。
本標準起草單位：杭州杭氧股份有限公司。
本標準主要起草人：施金勇、周芬芳、蕭曉明。
本標準所代替標準的歷次版本發布情況為：
-JB/T7672-1995.

空氣分離（空壓機）設備流程圖圖形符號和文字代號
1范圍
  本標準規定了空氣分離設備流程圖的圖形符號和文字代號。
  本標準適用于繪制空氣分離設備的流程圖、系統圖及編寫技術文件等。對繪制其他氣件分離、液化和提取設備的流程圖及編寫技術文件等可參照使用。
2規范性引用文件
  下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修政單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
    GB，r4457.4機械制圖圖線(GB，T 4457.4-2002，IS0128-24：1999，MOD)
    GB/T4458 4機械制圖尺寸注法
    OB/T 6567.2技術制圖管路系統的圖形符號管路
    GB廠r65674技術制圖管路系統的圖形符號閥門和控制元件
3  -般規定

3 1本標準中的圖形符號一般用粗實線繪制，圖線寬度6應符合GB/T 4457.4的規定，對管路、管什、閥門及測量控制元器件等，允許用細實線（圖線寬度約b/3）繪制。在同圖樣上，圖形符號的各類圖線型式及寬度應分別保持一致。
3 2文字代號應按直體書寫，筆劃寬度約為字體高度的1/14。
3 3圖形符號允許組臺，位置允許轉動。
34繪制圖形符號時，可按本標準所示圖例按比例放大或縮小。
3 5在標準中沒有提供的，各單位可自行作出補充。

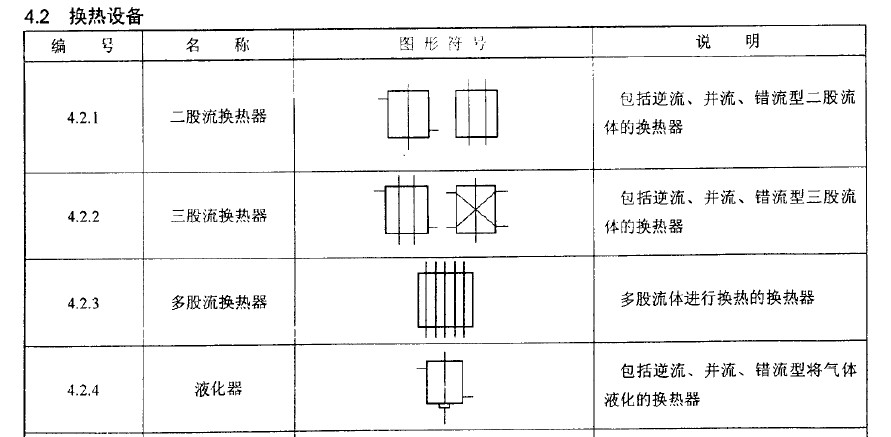

4設備、機器系統圖形符號

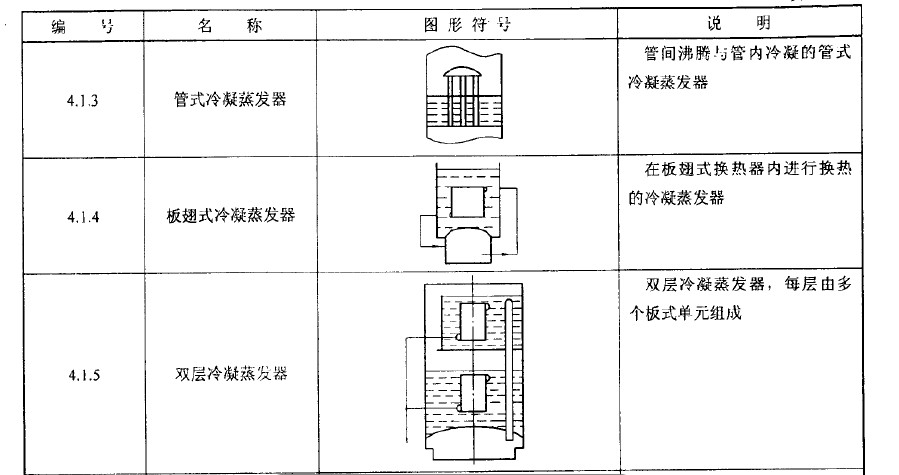

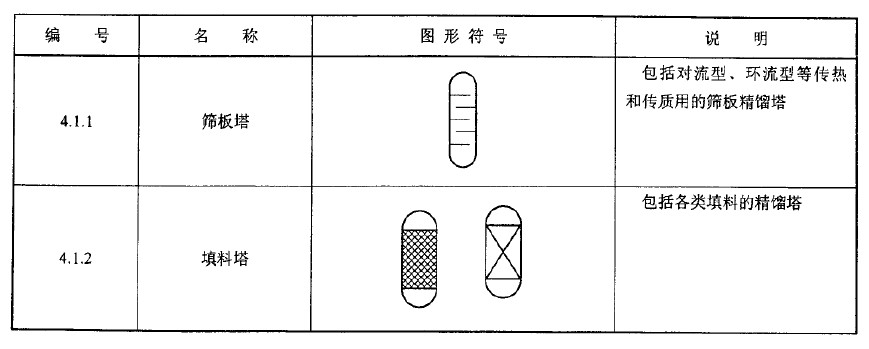

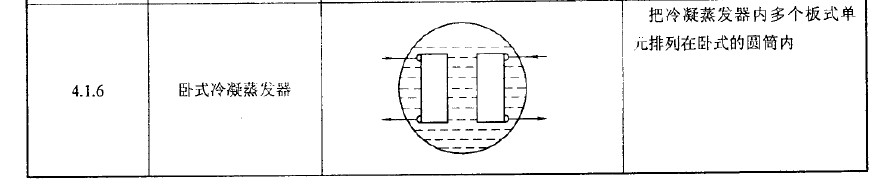

41精餾塔和塔器表

。。。 。。。。
