1. 操作面板燈號及按鍵使用說明

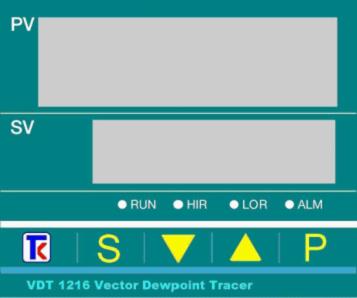

圖1-1 所示為VDT1216之操作面版圖。操作面板之PV及SV為LED數位顯示器，其他還有各種LED燈號及設定輸入鍵。表1-1為燈號及按鍵說明表，使用VDT1216前請詳閱本說明書以使能發揮其最大效益。
|
VDT燈號及按鍵
|
圖1-1
表1-1
|
名稱 |
功能 |
|
PV(LED顯示器) |
依SRC設定顯示各種測量值。(請參考4.10) |
|
SV(LED顯示器) |
顯示向量露點溫度(可變排氣溫度)控制中心值。 |
|
RUN (LED) |
第七(P1)及第八號(COM)接通之後，VDT1216開始執行控制功能時RUN亮。 |
|
HIR (LED) |
高準位繼電器作動信號。 |
|
LOR (LED) |
低準位及電器作動信號。 |
|
ALM (LED) |
PT100Ω所量得的溫度超過PTHI設定值時(參考4.7)ALM亮。 |
|
“ S ” 鍵 |
參數設定及輸入鍵。 |
|
“ ▲ ” 鍵 |
參數數值上升鍵。 |
|
“ ▼ ” 鍵 |
參數數值下降鍵。 |
|
“ P ” 鍵 |
參數瀏覽鍵。 |
