首頁 >> 技術(shù)文章

    聚合材料在流體密封中扮演重要的角色。許多類型的密封基本上或完全由這類材料制成，而其他類型的密封至少其一些關(guān)鍵部件由聚合材料制成。聚合材料是本章用來說明彈性體材料（橡膠）和塑料的一個(gè)術(shù)語。這兩種材料都具有長鏈分子結(jié)構(gòu)并經(jīng)常與其他成分復(fù)合，形成具有適合特定要求的特殊的工程材料。這類復(fù)合材料通常都是專利，制造商一般不透露其復(fù)合和加工細(xì)節(jié)。雖然這些聚合材料通常以基體聚合物名字加以引用，很明顯，它不完全決定該材料。舉例來說，在密封中使用所配制的腈橡膠就有若干個(gè)不同型號。
  本節(jié)重點(diǎn)研究那些具有彈性性能的聚合體材料，因?yàn)檫@些材料在密封中最有價(jià)值，并結(jié)合圖例說明影響聚合體密封性能的關(guān)鍵概念。PTFE（聚四氟乙烯），一種熱塑性材料，也是密封中廣泛使用的聚合材料。彈性體和橡膠這兩個(gè)術(shù)語在流體密封技術(shù)中通常互換使用，在本節(jié)中也如此。

 彈性體的優(yōu)點(diǎn)
    彈性體材料因其具有以下獨(dú)特的有價(jià)值的物理特性，在流體密封中特別重要：

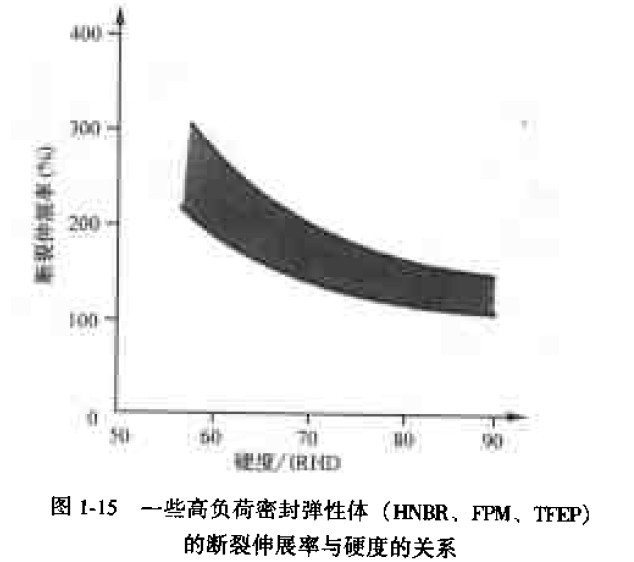

    1)低楊氏模量昱和大斷裂伸展率（IOO%或更高）的組合這使得橡膠能夠適應(yīng)密封、腔體和配合面尺寸的大的制造公差，而接觸應(yīng)力保持在可接受范圍內(nèi)。圖1-15示出了各種硬度（硬度與E有關(guān)，見表I-l）的密封彈性體的斷裂伸展率。
    2)接近0.5的理論極限的高泊松比v這反映出橡膠的本質(zhì)不可壓縮性；事實(shí)上，可壓縮性類似于液體，象這類橡膠能夠向各個(gè)方向均勻傳遞流體靜壓力。具體地講，軸向作用于橡膠密封上的流體壓力以流體靜壓力方式傳遞，產(chǎn)生相近大小的作用于密封界面的徑向應(yīng)力。

    3)結(jié)合了不可壓縮性的低剪切模量G這使得橡膠可以在不改變體積的情況下容易地改變形狀，因此，橡膠密封能夠適應(yīng)其腔體的形狀。因此，傳統(tǒng)的矩形槽中的橡膠0形圈當(dāng)一側(cè)處于流體壓力下時(shí)截面基本為矩形。

    彈性體具有一些相同特征的基本物理性能，這些性能提出了重要的工程限制范圍，如下：
    1)流體吸收流體在橡膠的表面溶解，然后擴(kuò)散到內(nèi)部。根據(jù)具體的流體和橡膠，這一過程將持續(xù)到濃度達(dá)到平衡水平時(shí)為止。吸收流體的效應(yīng)是橡膠膨脹和變軟。在氣體場合下，突然減壓能夠?qū)е卤�炸性膨脹，因�(yàn)闅怏w會從橡膠里面的溶液中逸出；可能造成嚴(yán)重的損壞。
  2)隨著溫度降到臨界溫度—-玻璃態(tài)轉(zhuǎn)變溫度T，橡膠逆變成玻璃對于大多數(shù)密封彈性體，T低于室溫很多。圖1一16示出了幾種規(guī)格的hrBR和FPM彈性體的Te值的范圍。轉(zhuǎn)變雖不劇烈，但或多或少地逐步發(fā)生在以彈性為最小的溫度為中心的一個(gè)溫度帶上。在該溫度帶上，彈性體性能更象皮革而不是橡膠。在該溫度下工作的橡膠密封不會以和材料遠(yuǎn)高于r。時(shí)一樣的流體靜壓力方式傳遞流體壓力，從而導(dǎo)致泄漏。該泄漏在較高溫度下消失。
