英格索蘭空壓機客戶培訓內容與售后指導
培訓內容目錄：
一、 安全注意事項
二、 機組主要零部件的名稱和作用及氣路、油路流程圖

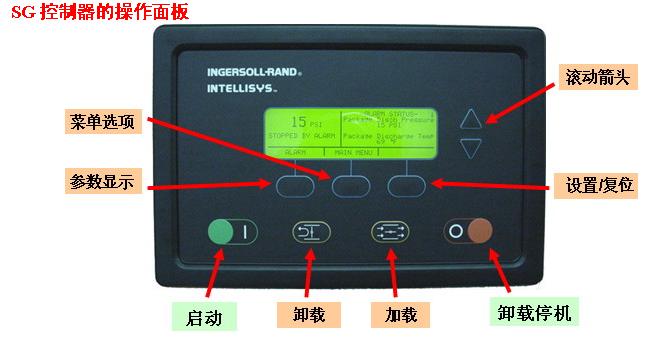

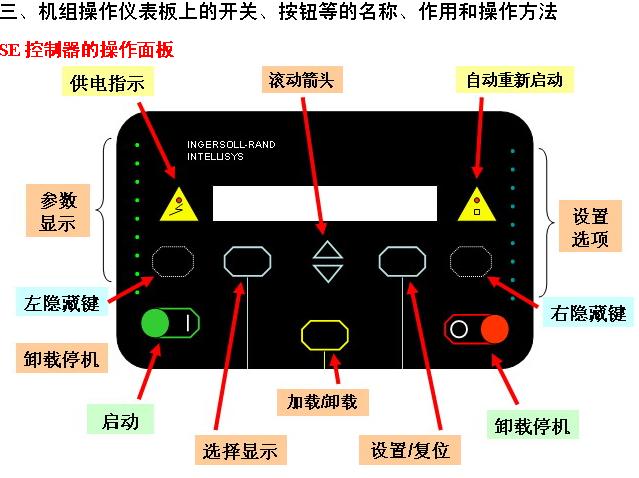

三、 機組操作儀表板上的開關、按鈕等的名稱、作用和操作方法
四、 開機、關機的程序和注意事項
五、 三濾和冷卻劑的更換周期和方法

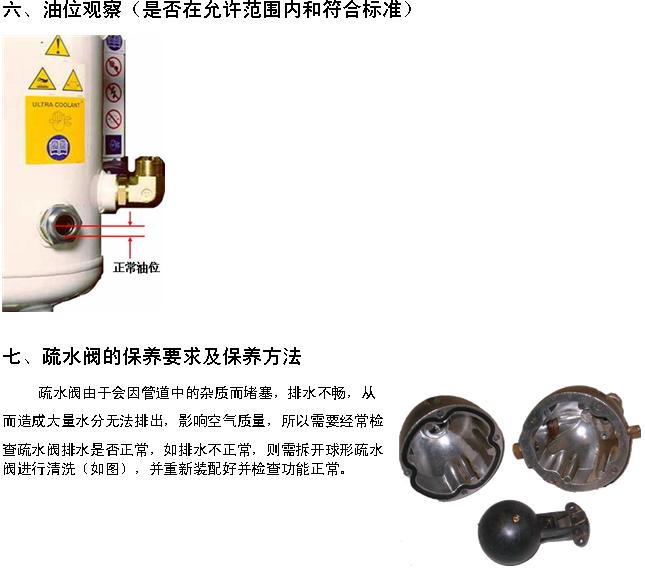

六、 油位觀察（是否在允許范圍內和符合標準）
七、 疏水閥的保養要求及保養方法
八、 冷卻器的保養要求及保養方法
九、 電動機的保養要求及保養方法
十、 常見故障的檢查和處理
十一、 介紹我們的聯系方式和信息(服務、備件)
警告：壓縮機空氣和電是危險的。
在此空壓機上進行任何工作之前，確保電源已切斷，鎖住并掛好標記牌，整個空壓機系統已排放所有壓力。
一、 安全注意事項。
在安裝
空壓機或進行任何維護保養之前仔細閱讀這些安全信息。
1. 當此機器在運行時不得拆除各種蓋帽，松開或拆除所有接頭或裝置，機器中的高溫液體和壓力空氣會造成嚴重人身傷害乃至死亡。
2. 空壓機的電機啟動控制箱有高電壓危險，一切安裝工作部都應按公認法規進行，在電氣系統上進行工作之前，確保利用手動斷開開關去除系統電壓，在導入空壓機的電源供給線路中必須配置斷路器或熔斷器安全開關。
3. 不得在高于空壓機銘牌所規定的排氣壓力下運行壓面，否則會產生電機過載這種情況會引起空壓機電機停機。
4. 只能使用安全的溶劑來清潔空壓機的輔助設備。
5. 在排氣管中應安裝手動截止閥（隔斷型），如果在截止閥和空壓機之間裝有安全閥，該安全閥必須有足夠的能力來釋放空壓機的滿氣量。
6. 無論何時有壓力通過減壓閥釋放，這是由于系統內壓力過高，必須立即查明造成壓力過高的原因。
7. 在本空壓機上進行任何機械工作之前：
a) 關閉空壓機；
b) 利用手動斷開開關將供電線路與機器隔斷，鎖止并掛號標記牌，使機器無法運行；
c) 釋放空壓機內壓力，將機器與任何其它氣源隔斷。
8. 如果空壓機潤滑油進入工廠空氣系統會有不利影響
9. 經正確選用并安裝好的氣油分離器可將空氣中任何液態攜帶物降至最低限度。管路過濾器上使用不帶金屬罩的塑料殼體可能有危險，從安全觀點來看，在任何壓力系統上都應使用金屬殼體。為此，建議你對工廠氣路系統再檢查一遍。
10. 如果裝有儲氣管罐，應在安裝和維護此氣罐時遵照當?shù)胤ㄒ?guī)所規定的職業安全和健康標準。
11. 起動空壓機之前應仔細閱讀其維護保養說明書并透徹理解它。
12. 維護保養工作完成后，必須把各種蓋板和罩殼重新安裝好。

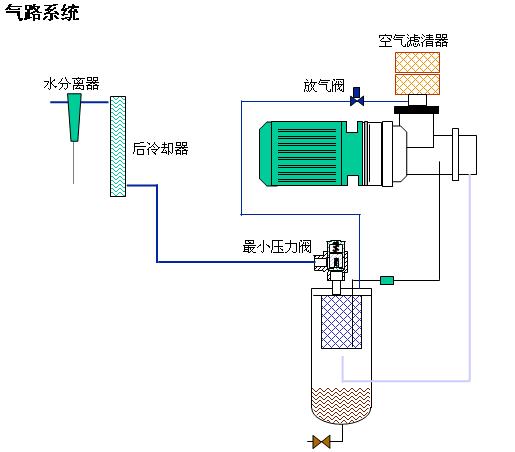

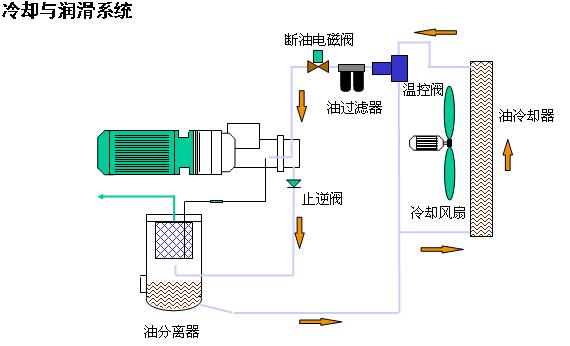

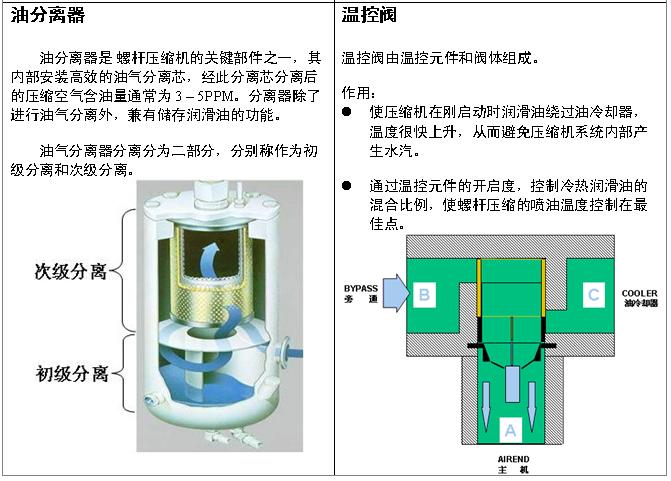

二、機組主要零部件的名稱和作用及氣路、油路流程圖
四、開機、關機的程序和注意事項
1. 機組檢查
l 確認控制箱內所有電氣連接正確牢固，控制變壓器按照實際輸入電壓調整。
l 機組內部是否異常，電磁閥線包松緊、快插軟管現狀 ……
l 拆除運輸?shù)姆�(wěn)定裝置。
l 送電點動檢查電機轉向。
l 運轉后檢查排除管路漏油。
2. 開關機程序
n 確認管路閥門處于正常位置，
n 空壓機面板顯示“Ready to Start”，然后按啟動按鈕啟動，空壓機會自動判斷加/卸載狀態，無需手動調整。
n 關機時請按停機按鈕停機，空壓機會自動卸載停機。
n 非緊急狀況請勿按紅色緊急停機按鈕停機。
五、三濾和冷卻劑的更換周期和方法
1. 空濾芯的保養注意事項及更換周期
－ 定期檢查空氣過濾器，每4000小時或根據環境衛生情況確定更換周期。
－ 環境條件會影響空濾器的使用壽命，
－ 空濾器臟堵后，、吹掃或更換新空濾器。
2. 油過濾器的保養注意事項及更換周期
－ 第一次開機后150小時應更換油過濾器，以后每2000小時更換油過濾器。
3. 油分離芯的保養注意事項及更換周期
－ 每8000小時或2年或油分離芯壓差顯示>0.8kg/cm2時更換油分離芯。
4. 冷卻劑更換周期和使用注意事項
－ 每8000小時或2年更換超級冷卻劑。
－ 冷卻劑的更換周期與環境有關，有時使用壽命會有所縮短。

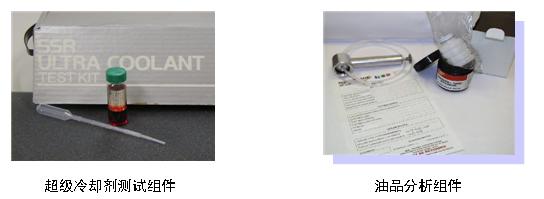

－ 超級冷卻劑測試組件和油品分析組件可以為冷卻劑提供檢測。
八、冷卻器的保養要求及保養方法
1. 無論風冷或水冷機組，如果CTD值過大，或油溫過高，可以考慮清潔冷卻器。
2. 風冷機組：定期吹掃冷卻器，重點從風扇的對面吹掃，對嚴重臟污的冷卻器，可以用清洗劑清晰。
水冷機組：可用清潔刷頭清潔冷卻銅管，水垢嚴重的可以先用適當比例的水垢清洗劑浸泡后再清洗效果更佳。
九、電動機的保養要求及保養方法。
電機軸承潤滑
三相鼠籠感應電機的前后軸承具有抗磨性能。每間隔一段時間需加注潤滑油。
時間間隔（或9個月，以先到者為準）
² 1000 小時 ———所有閉式電機；
² 2000 小時——— 所有開式電機和風扇電機。
加油量
|
機座號(NEMA)
|
機座號(IEC)
|
立方英寸
|
立方厘米
|
盎司
|
克
|
|
56-145*
|
<90
|
-
|
-
|
-
|
-
|
|
182-215
|
100-132
|
0.5
|
8
|
0.4
|
11
|
|
254-286
|
160-180
|
1.0
|
16
|
0.8
|
23
|
|
324-365
|
200-225
|
1.5
|
25
|
1.2
|
34
|
|
404-449
|
250-280
|
2.5
|
40
|
2.0
|
57
|
|
|
315-355
|
3.8
|
61
|
3.1
|
87
|
|
5000 機座系列
|
|
1.0
|
16
|
0.8
|
23
|
*無需加潤滑油（永久潤滑軸承）
不恰當?shù)臐?rùn)滑會導致軸承損壞。潤滑脂的加入量應仔細控制。小電機加入的潤滑脂應比大電機少。
說明：機座號應從電機銘牌上所標注的電機型號中獲得，如M110機組所使用的閉式電機型號為IY280M2-4，則該電機的機座號為IEC280，從上表中即可查到正確的電機添加量為57克。
注意
潤滑脂加入過量會引起軸承和電機的損壞。加潤滑脂時必須確保無污物參入和潤滑脂無污染
潤滑油加注程序
注意
加潤滑脂時必須將電機停止并斷開電源
加潤滑脂時，將電機停機并斷開電源，將電源箱鎖住并加上標示牌。卸下螺塞（或彈性油脂釋放螺塞）。有些封閉式電機在風扇端的放油螺塞可能不容易接近，潤滑脂可能沿電機軸滲出，如果卸下出油孔螺塞太困難，也可不卸。加油槍的接頭和放油螺塞(或彈性油脂釋放螺塞）位于電機端蓋的兩相對端，驅動端的油排放在電機大端蓋底部，靠近螺栓的地方。驅動端的放油螺塞位于大端蓋底部。
將出油口中硬化的潤滑油除掉（如有必要可用一段鐵絲）；
² 用手動加油槍。先確定每打一次加油槍潤滑油的加入量。用帶刻度的加油槍是個好方法。或用35mm的膠圈殼，當裝滿時大約是2立方英寸的量。用推薦的潤滑脂和推薦的量。不要期望潤滑油從排油口流出，如果有油從排油口流出，則應馬上停止加油；
² 裝上排油口螺塞或排放裝置之前，將電機運行30分鐘。一定要將電機停機并斷開電源，將電源箱鎖住并加上標示牌，然后再將排油口螺塞或排放裝置裝上。http://m.prucebear.com/ingersollrand/
十、常見故障的檢查和處理
故障現象:機組排氣溫度高(超過100 °C)
h 機組冷卻劑液位太低(應該從油窺鏡中能看到，但不要超過一半)；
h 油冷卻器臟；
h 油過濾器芯堵塞；
h 溫控閥故障(元件壞)；
h 斷油電磁閥未得電或線圈損壞；
h 斷油電磁閥膜片破裂或老化；
h 風扇電機故障；
h 冷卻風扇損壞；
h 排風管道不暢通或排風阻力(背壓)大；
h 環境溫度超過所規定的范圍(38°C 或 46°C)；
h 溫度傳感器故障(Intellisys控制機組)；
h 壓力表是否故障(繼電器控制機組)。
故障現象:機組壓力低
h 實際用氣量大于機組輸出氣量；
h 放氣閥故障(加載時無法關閉)；
h 進氣閥故障；
h 液壓缸故障；
h 負載電磁閥(1SV)故障
h 最小壓力閥卡死；
h 用戶管網有泄漏；
h 壓力設置太低；
h 壓力傳感器故障(Intellisys控制機組)；
h 壓力表故障(繼電器控制機組)；
h 壓力開關故障(繼電器控制機組)；
h 壓力傳感器或壓力表輸入軟管漏氣；
故障現象:機組排氣壓力過高
h 進氣閥故障；
h 液壓缸故障；
h 負載電磁閥(1SV)故障；
h 壓力設置太高；
h 壓力傳感器故障(Intellisys控制機組)；
h 壓力表故障(繼電器控制機組)；
h 壓力開關故障(繼電器控制機組)。
故障現象:機組電流大
h 電壓太低；
h 接線松動；
h 機組壓力超過額定壓力；
h 油分離芯堵塞；
h 接觸器故障；
h 主機故障；
h 主電機故障；
故障現象:機組無法啟動
h 熔斷絲壞；
h 溫度開關壞；
h 接線松開；
h 主電機熱繼電器動作；
h 風扇電機熱繼電器動作；
h 變壓器壞；
h Intellisys無電源輸入(Intellisys控制機組)；
h 故障未消除(Intellisys控制機組)；
h Intellisys控制器故障。
故障現象:機組啟動時電流大或跳閘
h 用戶空氣開關問題；
h 輸入電壓太低；
h 星-三角轉換間隔時間太短(應為10～12 秒)；
h 液壓缸故障(沒有復位)；
h 進氣閥故障(開啟度太大或卡死)；
h 接線松動；
h 主機故障；
h 主電機故障；
h 1TR時間繼電器壞(繼電器控制機組)。
