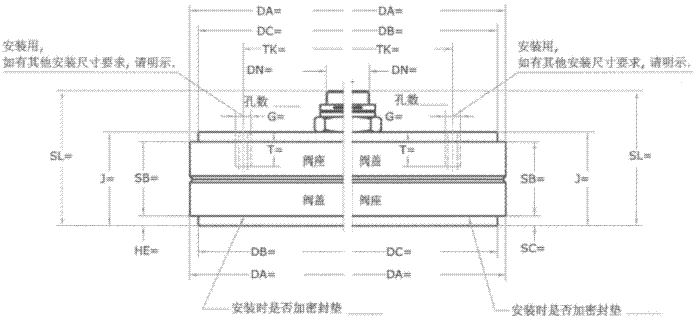

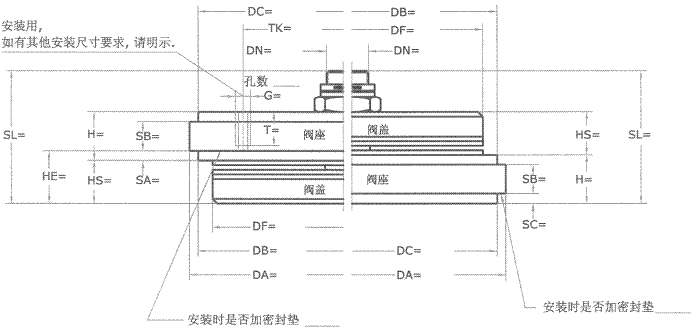

經向客戶                                 了解，所測氣閥是本次需要改造的壓縮機氣閥。HOERBIGER確認人：

如果有密封墊，墊片材質為：                        .

氣閥中心螺栓、卸荷器等與壓閥罩是否有特殊配合關系：                ，若有，請以圖文說明。

氣閥與閥窩是否有特殊配合關系：                          ，若有，請以圖文說明。

若有其他用于安裝、卸取等的特殊結構，請以圖形表示（如：槽、銷、孔、螺紋等等）

客戶責任人/日期：                                                                     HOERBIGER責任人/日期：

經向客戶                                      了解，所測氣閥是本次需要改造的壓縮機氣閥。HOERBIGER確認人：

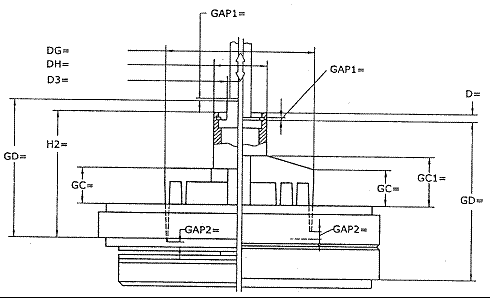

卸荷器執行機構為            (氣動式/手動式)卸荷；卸荷器執行機構為    (正/反)作用；

如為氣動式，氣源壓力：               ；膜式氣缸（或活塞）的直徑：                      ；

執行機構頂桿的直徑：                      ；卸荷器與壓閥罩是否有配合（如無法文字說明，請用圖示）：                         ；

卸荷器與執行機構頂桿是否有配合關系（如無法文字說明，請用圖示）：                                                                    。

壓閥罩安裝尺寸

氣閥中心螺栓、卸荷器等與壓閥罩是否有特殊配合關系：                             ，若有，請以圖文詳細說明。

若有其他用于安裝、卸取等的特殊結構，請以圖形表示（如：槽、銷、孔、螺紋等等）

客戶責任人/日期：                                                                   HOERBIGER責任人/日期：

經向客戶                了解，所測膜式氣缸是本次需要改造的壓縮機膜式氣缸。  HOERBIGER確認人：                        。

執行機構為 ______ (正/反)作用

1. 基本數據：

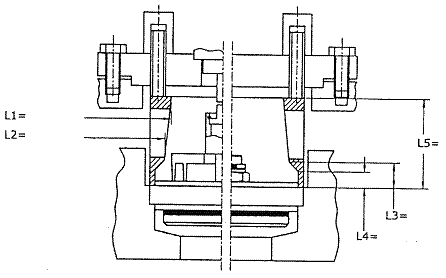

2. 膜式氣缸在閥壓蓋上的安裝方式：

Ø 是螺紋連接？              ，連接螺紋的公稱直徑                ，螺距             。

Ø 是法蘭連接？             ，請用拓印法或圖表示連接法蘭尺寸、螺栓孔數、孔距、分布。

3. 閥壓蓋與壓閥罩的壓緊方式（計算GH值）：

4. 其他參數：

1) 是否需要漏氣回收或排放：              。

2) 現場各種接管、接頭的規格：

儀表風接管                                   ，惰性氣體保護接管                                          ，

漏氣回收接管                                   ，放空接管                                                      。

注：

1） 如果原膜式氣缸與其他部件（如閥壓蓋、壓閥罩、各種管接頭）的連接方式與賀爾碧格標準不符，需根據我公司所供膜式氣缸請客戶配合對相應部件進行改造或轉換。

2） 用于觀察膜式氣缸工作狀態的桿位指示器和調節頂桿長度的桿長調節裝置為膜式氣缸產品的必配件。

客戶責任人/日期：                     ，                                                   HOERBIGER責任人/日期：                         。
